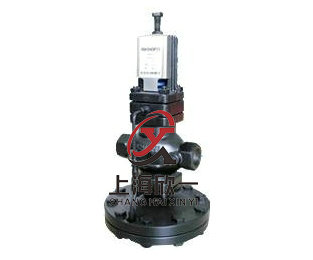

YD13H先導式超大膜片高靈敏度蒸汽減壓閥
一、YD13H先導式超大膜片高靈敏度蒸汽減壓閥產品概述
YD13H先導式超大膜片高靈敏度蒸汽減壓閥是我公司參考國外先進產品而研發成功的新型先導式超大膜片減壓閥，該產品在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加大了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定，本產品的另一突出特點為：同一個閥體上可安裝和互換多個導閥，在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。
本產品主要應用于蒸汽管路，適應流量大、進口壓力變化大的蒸汽管線領域。
二、YD13H先導式超大膜片高靈敏度蒸汽減壓閥主要性能指標
|
|
灰色區域：示意該產品禁用。 A-D-E：螺紋或法蘭連接EN 1092 PN25，ANSI 300LB。 A-B-C:法蘭連接ANSI 150LB。 F-F:DP17G最高工作溫度120℃。 注意：該系列產品的壓力調節范圍是0.2-1.7barg。 |
三、YD13H先導式超大膜片高靈敏度蒸汽減壓閥主要技術參數表(在飽和蒸汽條件下)
|
公稱壓力 |
PN25 |
|
PMA最高允許壓力 |
25bar g @ 120℃ |
|
TMA最高允許溫度 |
232℃ |
|
TMI最低允許溫度 |
-10℃ |
|
PMO最大工作壓力* |
17bar g |
|
TMO最大工作溫度 |
DP17 232℃ |
|
DP17G 120℃ |
|
|
TMIO最低工作溫度 |
0℃ |
|
出口壓力范圍 |
0.2-1.7 |
|
最高冷態測試壓力 |
38bar g |
四、YD13H先導式超大膜片高靈敏度蒸汽減壓閥主要零部件材料表(用于氧氣介質時的材料)
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
膜片 |
316 |
|
調節彈簧 |
60Si2Mn |
|
主閥彈簧 |
50CrVA |
五、YD13H先導式超大膜片高靈敏度蒸汽減壓閥主要流量系數表(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
2.5 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
六、YD13H先導式超大膜片高靈敏度蒸汽減壓閥主要連接尺寸表
|
DN |
Rc |
L |
H1 |
H |
D |
|
15 |
1/2 |
147 |
221 |
133 |
185 |
|
20 |
3/4 |
154 |
224 |
136 |
185 |
|
25 |
1 |
160 |
235 |
145 |
207 |
|
32 |
1-1/4 |
180 |
236 |
156 |
207 |
|
40 |
1-1/2 |
200 |
238 |
176 |
255 |
|
50 |
2 |
230 |
246 |
183 |
255 |
七、YD13H先導式超大膜片高靈敏度蒸汽減壓閥主要結構圖
|
