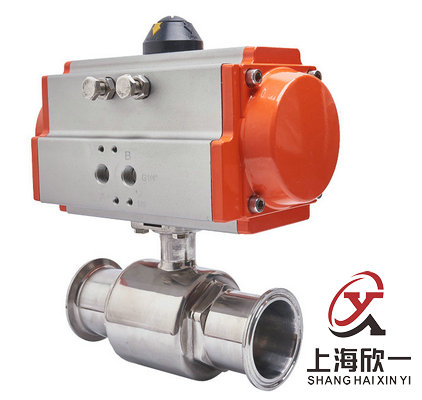

衛生級氣動球閥
一、 產品概述
衛生級氣動球閥是由氣動角行程執行器與衛生級球閥裝配組成。亦稱氣動卡箍球閥，皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。衛生級氣動球閥閥體采用不銹鋼精制而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。氣動卡箍球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
■ 主要技術參數
● 閥體
|
閥體形式 |
二通式、三通式 |
|
公稱通徑 |
DN15～102mm |
|
公稱壓力 |
PN1.0 MPa |
|
連接形式 |
快裝式(卡箍式)、焊接式、螺紋式 |
|
適用溫度 |
PTFE≤180℃ |
|
適用介質 |
啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
|
產品特點 |
安全衛生，密封好、使用壽命長 |
● 執行機構
|
執行器型號 |
GT、SR、ST、AT系列單(雙)作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
■ 主要零件材料
|
閥體 |
304/316/316L不銹鋼 |
|
閥軸 |
不銹鋼 |
|
球體 |
304/316/316L不銹鋼 |
|
閥座 |
PTFE |
■ 主要外形及連接尺寸
|
通徑 |
G |
L1 |
L |
H |
D |
|
15 |
34 |
132 |
100 |
115 |
12.7 |
|
20 |
50.5 |
132 |
100 |
115 |
17.2 |
|
25 |
50.5 |
155 |
120 |
147 |
25 |
|
32 |
50.5 |
155 |
130 |
150 |
31.8 |
|
38 |
50.5 |
155 |
150 |
152 |
35.6 |
|
51 |
64 |
155 |
200 |
172 |
48.6 |
|
63 |
77.5 |
208 |
210 |
192 |
60.3 |
|
76 |
91 |
208 |
220 |
197 |
72.9 |
|
89 |
106 |
256 |
260 |
224 |
88.9 |
|
102 |
119 |
256 |
320 |
232 |
101.6 |
注：以上參數均為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
